樓體亮化照明配電箱

?

不銹鋼配電箱適用于交流頻率50Hz~60Hz,額定工作電壓500V及以下,額定電流16至4000A的單相二線,三相三線,三相四線的動力,照明及電動機控制電路的保護裝置,作工業和民用建筑,工礦企業建筑、高層大廈、車站、醫院、住宅等現代建筑配電裝置,

適用范圍

1.1區、2區危險場所。

2.IIB級,溫度組別為T(mén)1-T4的爆炸性氣體環境。

3.適用于可燃性粉塵場所。

4.戶內、戶外均可。

二、型號含義

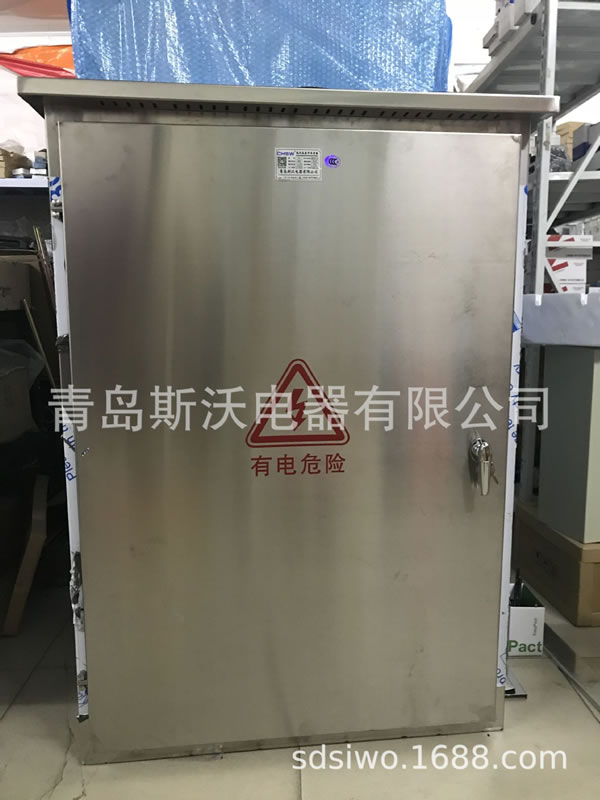

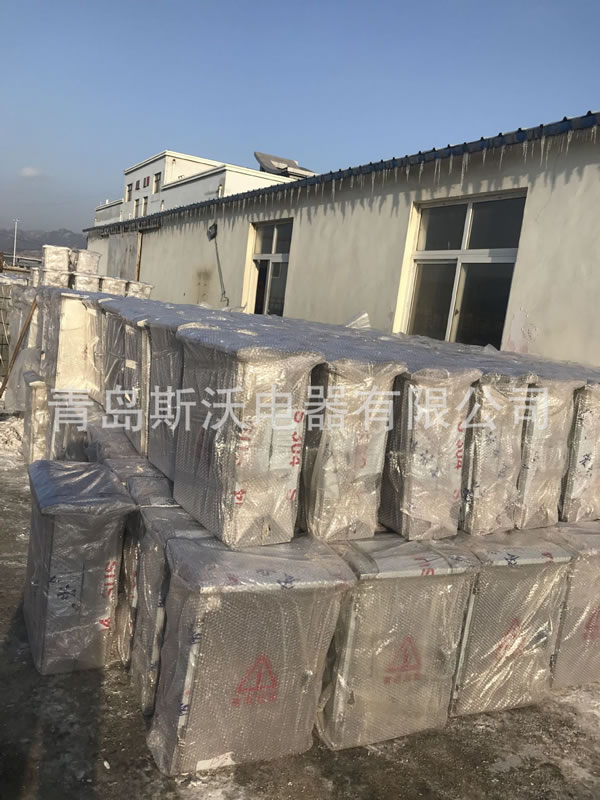

1、304不銹鋼材質,經裁剪、車銑,拋焊等工藝而成,外形美觀,防強腐蝕;

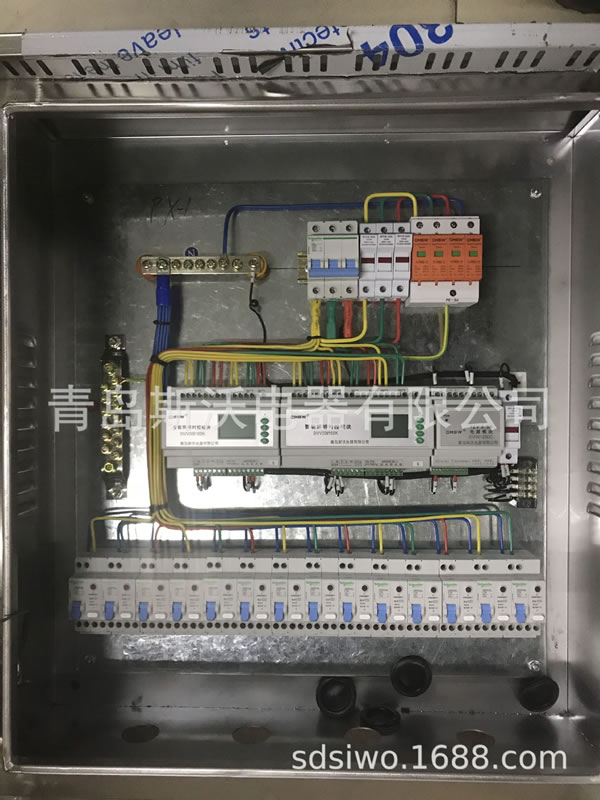

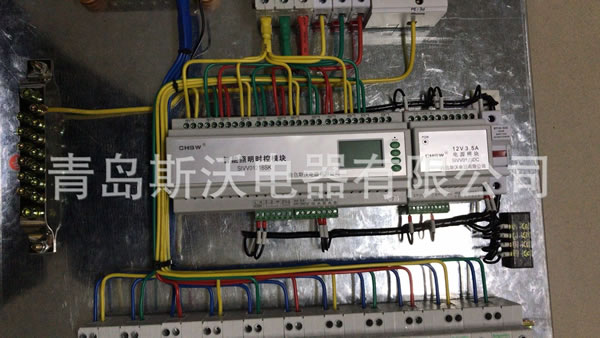

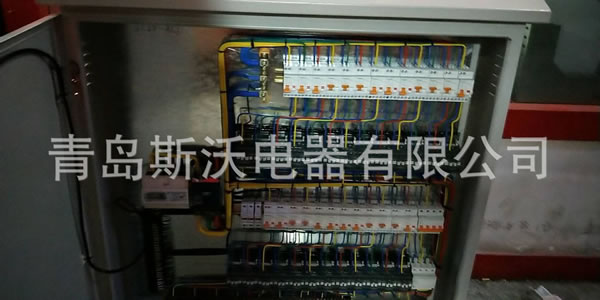

2、內裝CN65、NC100H高分斷小型斷路器、接觸器、熱繼電器、按鈕及指示燈等元件,可作為照明、動力電機控制用途;

3、具有過載、短路保護功能;

4、模塊結構,各種回路可根據需要自由組裝;

5、可根據用戶要求,如加裝電泳保護器、電流表、電壓表等;

6、鋼管或電纜布線。

三、產品特點

1. 本產品為隔爆型,分隔爆型主腔和接線腔,采用SS304不銹鋼板折彎焊接成形,具有外形美觀、耐腐蝕,耐沖擊等優良性能。內裝斷路器及信號燈元件。

2. 蓋板上設有專用操縱機構,可實現全封閉操作。產品在惡劣環境下也可正常操作。

3. 所有緊固件均采用抗強腐蝕的304不銹鋼緊固件。

4. 鋼管或電纜布線均可。

5. 可根據用戶要求。

四、主要參數

防腐等級額定電壓(V) 額定電流(A) 防爆標志 支路數 防護等級

WF2 220/380 10-100A ExdIIBT4

DIPA20 TA,T4 4、6、8、10、12 IP54或IP65

五、訂貨須知

用戶在訂貨時,須注明配電箱的回路數、回路電流及斷路器的極數,若帶總開關則需注明總開關電流及極數,并注明進出線口方向、數量、大小。若照明、動力及漏電等混配時,則需提供原理圖。

六、由于產品變化種類比較多,外形安裝尺寸及拼裝形式需與客戶交底后另行提供。

分類

按結構特征和用途分類:

(1)固定面板式開關柜,常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜,正面有防護作用,背面和側面仍能觸及帶電部分,防護等級低,只能用于對供電連續性和可靠性要求較低的工礦企業,作變電室集中供電用。

(2)防護式(即封閉式)開關柜,指除安裝面外,其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件,均安裝在一個用鋼或絕緣材料制成的封閉外殼內,可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施,也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜(即控制臺),面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。

(3)抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼,進出線回路的電器元件都安裝在可抽出的抽屜中,構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間,用接地的金屬板或塑料制成的功能板隔開,形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、互換性,是比較先進的開關柜,目前生產的開關柜,多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑,作為集中控制的配電中心。

(4)動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同,外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。

用途

便于管理,當發生電路故障時有利于檢修。

配電箱和配電柜、配電盤、配電憑等,是集中安裝開關、儀表等設備的成套裝置。

常用的配電箱有木制和鐵板制兩種,現在哪兒的用電量都挺大的,所以還是不銹鋼配電箱的用的比較多。

?
